| الـ MOQ: | 1 مجموعة |
| سعر: | USD 4800-5200 set |
| العبوة القياسية: | كرتون الخشب |
| فترة التسليم: | 10-15 يوم عمل |
| طريقة الدفع او السداد: | T / T ، L / C. |
| القدرة على التوريد: | مجموعات 500 شهريا |
1. الوصف

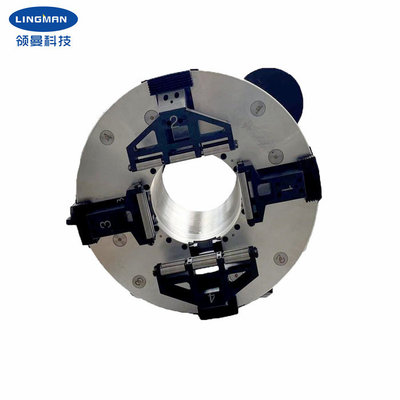

تشاك هو ظرف رباعي الأشواط ذو فكوك كاملة مصمم خصيصًا لمعدات قطع الأنابيب بالليزر.يمكن أن يعمل تشاك نفسه كمغزل دوار مستقل.بعد تثبيت قاعدة المنتج ، فقط أضف المحرك الداعم ووصلة التروس ، ثم قم بتوصيل مصدر الهواء المضغوط (0.3-0.9 ميجا باسكال) لتثبيت قطعة العمل ودفع قطعة العمل لتدويرها.تشاك عملية السكتة الدماغية الكاملة ، لا حاجة لضبط موقف أربعة PAWS.تشاك يتبنى هيكل مغلق بالكامل ، ومجهز بمحامل أسطوانية متقاطعة.بالمقارنة مع المنتجات المماثلة في السوق ، فإن تشاك لديه دقة دوران أعلى ودقة تكرار ، بالإضافة إلى قوة تثبيت أعلى.
إن تطوير سلسلة كاملة من ظرف المغزل رباعي الفك ذو القدرة المزدوجة للقطع بالليزر هو تخليق ظرف ما قبل هوائي لشركتنا ومنتجات تعمل بالهواء المضغوط الأخرى ذات الصلة ، بعد عدة مرات لتحسين جودة البحث والتصميم.تتميز بخصائص الهيكل البسيط والتركيب المريح والتطبيق القوي والتثبيت النظيف والدائم والموثوق والدقة الدائمة.يمكنها تحسين كفاءة التشغيل وتقليل تكلفة التصنيع وتقليل كثافة اليد العاملة للموظفين.هذا المنتج مناسب لآلة قطع الأنابيب الاحترافية ، وآلة لوحة الأنبوب ، وأجزاء أنابيب الإمساك الأخرى ، ومناسبة لجميع أنواع الأنابيب المستديرة ، والأنابيب المربعة ، والأنابيب المستطيلة ، ومعالجة قطع الأنابيب الإهليلجية ، ويمكن قطع تعديل بسيط للمخلب بجميع أنواع أشكال الأنابيب.
2. معلمات الأداء
| اسم المنتج | ظرف دوار هوائي |
|
رقم الموديل |
G700D-270 |
| السكتة الدماغية المخلب | 240 ملم |
| أقصى قوة تحامل | 3.15 كيلو نيوتن |
| ضغط مناسب | 0.3-0.9 ميجا باسكال |
| الحد من السرعة | 120 / دقيقة |
| نطاق لقط | 15-265 ملم |
| ارتفاع مركزي | 375 ملم |
| القصور الدوراني |
10.9 كجم |
| وزن الجزء المتناوب | 215 كجم |
| وزن الوحدة الكاملة | 307 كجم |
ملاحظة: الأرقام أعلاه هي معايير قياسية.يمكننا أيضًا تصميم المنتجات وفقًا لمتطلبات العملاء الخاصة.
3. الأبعاد
| تحديد | أ | ب | ب 1 | ج | د | ه | F | جي | ح | أنا | ي | ك | ا | ص | س |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18 × 28 |
4. المزايا
| أ.تصميم كامل السكتة الدماغية |
| ب.مجموعة واسعة من التطبيقات ، وتنويع ملامح المعالجة |
| ج.دقة عالية في تحديد المواقع المتكررة |
| د.تكلفة صيانة منخفضة ، عمر خدمة طويل |
|
ه.تكوينات متعددة متاحة هـ.1 صلبة أو مجوفة هـ / 2 - مخالب من النوع المشط أو الأخدود |
5. خدمتنا
| أ.نحن المصنع المباشر بسعر جيد ومهلة سريعة. |
| ب.فريق تصميم محترف يعمل معك. |
| ج.فريق مراقبة الجودة المهنية لضمان الجودة العالية. |
| د.تقديم خدمة OEM و ODM. |
6. خط الانتاج
|
|
