تفاصيل المنتج
مكان المنشأ: تشانغتشو ، جيانغسو ، الصين
اسم العلامة التجارية: Lingman
رقم الموديل: G400C-170
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 6600-7200 set
تفاصيل التغليف: كرتون خشب
وقت التسليم: 10-15 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 100 مجموعة شهريا
السكتة الدماغية المخلب: |
165 ملم |
أقصى قوة تحامل: |
1.36-2.45 كيلو نيوتن |
الضغط المسموح به: |
0.1-0.9 ميجا باسكال |
الحد من السرعة: |
150 دورة / دقيقة |
نطاق تحامل: |
0-170 ملم |
الارتفاع المركزي: |
315 ملم |
القصور الدوراني: |
3.95 كجم |
وزن الجزء المتناوب: |
128.5 كجم |
وزن الوحدة الكاملة: |
210 كجم |
السكتة الدماغية المخلب: |
165 ملم |
أقصى قوة تحامل: |
1.36-2.45 كيلو نيوتن |
الضغط المسموح به: |
0.1-0.9 ميجا باسكال |
الحد من السرعة: |
150 دورة / دقيقة |
نطاق تحامل: |
0-170 ملم |
الارتفاع المركزي: |
315 ملم |
القصور الدوراني: |
3.95 كجم |
وزن الجزء المتناوب: |
128.5 كجم |
وزن الوحدة الكاملة: |
210 كجم |
1. الوصف

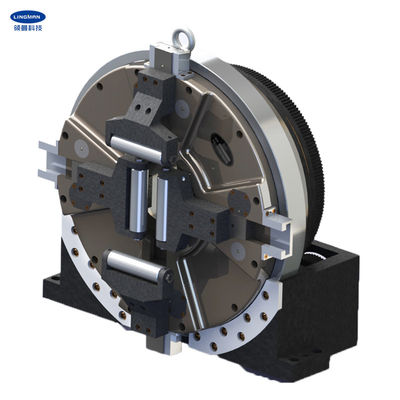

تم تصميم هذا المنتج خصيصًا لوحدات القطع بالليزر ، ويمكن استخدام المنتج نفسه كمغزل دوار مستقل ، مع ظرف في المنتصف يمكنه تثبيت قطعة العمل بإحكام وتدويرها في نفس الوقت.يمكن تحقيق إجراءات التثبيت والتخفيف السريعة من خلال مدخل الهواء الدوار الجانبي ، ويمكن فصل مصدر الهواء للعمل.
بعد إصلاح قاعدة المنتج ، تتم إضافة المحرك المطابق فقط وتوصيله بالعتاد ، ومن ثم يتم توصيل مصدر الهواء المضغوط (0.1-0.9Mpa) لتحقيق تثبيت قطعة العمل وقيادة قطعة العمل للدوران.
يعمل ظرف الظرف على طول الشوط الكامل ، ولا توجد حاجة لضبط موضع الفك الأربعة ، ويمكن تثبيت مجموعة كاملة من أجزاء الأنابيب القابلة للتطبيق ، وتحسين كفاءة الإنتاج.
يستخدم المنتج على نطاق واسع في آلة قطع الأنابيب بالليزر ذات الأغراض الخاصة وأنظمة أدوات آلة معالجة الأنابيب الأخرى.
2. معلمات الأداء
|
رقم الموديل |
G400C-170 |
| السكتة الدماغية المخلب | 165 ملم |
| أقصى قوة لقط | 1.36-2.45 كيلو نيوتن |
| ضغط مناسب | 0.1-0.9 ميجا باسكال |
| الحد من السرعة | 150r / دقيقة |
| نطاق لقط | 0-170 ملم |
| ارتفاع مركزي | 315 ملم |
| القصور الدوراني | 3.95 كجم |
| وزن الجزء المتناوب | 128.5 كجم |
| وزن الوحدة الكاملة | 210 كجم |
ملاحظة: الأرقام أعلاه هي معايير قياسية.يمكننا أيضًا تصميم المنتجات وفقًا لمتطلبات العملاء الخاصة.
3. الأبعاد
| تحديد | أ | ب | ب 1 | ج | د | ه | F | جي | ح | أنا | ي | ك | ا | ص | س |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-م 8 | 18 × 21 |
4. المزايا
| أ.تصميم كامل السكتة الدماغية |
| ب.مجموعة واسعة من التطبيقات ، وتنويع ملامح المعالجة |
| ج.دقة عالية في تحديد المواقع المتكررة |
| د.تكلفة صيانة منخفضة ، عمر خدمة طويل |
|
ه.تكوينات متعددة متاحة هـ.1 صلبة أو مجوفة هـ / 2 - مخالب من النوع المشط أو الأخدود |
