تفاصيل المنتج
مكان المنشأ: تشانغتشو ، جيانغسو ، الصين
اسم العلامة التجارية: Lingman
رقم الموديل: ظرف دوار هوائي G500C-225
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 6600-7200 set
تفاصيل التغليف: كرتون الخشب
وقت التسليم: 10-15 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: مجموعات 500 شهريا
اسم المنتج: |
ظرف دوار هوائي |
السكتة الدماغية المخلب: |
200 ملم |
أقصى قوة لقط: |
2.75 كيلو نيوتن |
الضغط المسموح به: |
0.1-0.9 ميجا باسكال |
الحد من السرعة: |
130r / دقيقة |
نطاق لقط: |
0-225 ملم |
ارتفاع مركزي: |
315 مم |
القصور الدوراني: |
6.1 كجم |
ميزة: |
دقة دوران أعلى |
اسم المنتج: |
ظرف دوار هوائي |
السكتة الدماغية المخلب: |
200 ملم |
أقصى قوة لقط: |
2.75 كيلو نيوتن |
الضغط المسموح به: |
0.1-0.9 ميجا باسكال |
الحد من السرعة: |
130r / دقيقة |
نطاق لقط: |
0-225 ملم |
ارتفاع مركزي: |
315 مم |
القصور الدوراني: |
6.1 كجم |
ميزة: |
دقة دوران أعلى |
1. الوصف

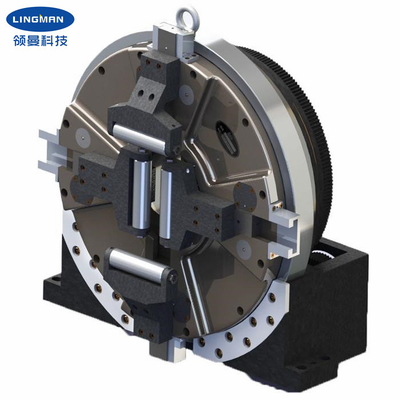

تم تصميم ظرف الدوران الهوائي هذا خصيصًا لوحدات القطع بالليزر ، ويمكن استخدام المنتج نفسه كمغزل دوار مستقل ، مع ظرف في المنتصف يمكنه تثبيت قطعة العمل بإحكام وتدويرها في نفس الوقت.
يعمل ظرف الظرف بضربة كاملة دون تعديل إضافي لموضع المخالب الأربعة ، ويمكنه تثبيت مجموعة كاملة من تجهيزات الأنابيب القابلة للتطبيق ، مما يحسن كفاءة الإنتاج.يتبنى ظرف الدوران الهوائي هيكل مغلق تمامًا ، والذي يتمتع باستقرار أفضل ومقاومة للتآكل.محامل أسطوانية مدمجة ، وعمر خدمة طويل ، ودقة دوران أعلى وتكرار دقة تحديد المواقع من خراطيش الليزر التقليدية ، وقوة تثبيت كبيرة نسبيًا مقارنة بالمنتجات المماثلة في السوق ، وذلك لتلبية معالجة تركيبات الأنابيب رقيقة الجدران.
يتم استخدام ظرف الدوران الهوائي بشكل شائع في قواطع الليزر الخاصة وأنظمة آلات معالجة الأنابيب الأخرى.
2. معلمات الأداء
اسم المنتج | ظرف دوار هوائي |
رقم الموديل |
G500C-225 |
السكتة الدماغية المخلب | 200 ملم |
أقصى قوة تحامل | 2.77 كيلو نيوتن |
ضغط مناسب | 0.1-0.9 ميجا باسكال |
الحد من السرعة | 130r / دقيقة |
نطاق لقط | 0-225 ملم |
ارتفاع مركزي | 315 ملم |
القصور الدوراني | 6.1 كجم |
وزن الجزء المتناوب | 140 كجم |
وزن الوحدة الكاملة | 240 كجم |
ملاحظة: الأرقام أعلاه هي معايير قياسية.يمكننا أيضًا تصميم المنتجات وفقًا لمتطلبات العملاء الخاصة.
3. الأبعاد
تحديد | أ | ب | ب 1 | ج | د | ه | F | جي | ح | أنا | ي | ك | ا | ر | س |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18 × 21 |
4. المزايا
أ.ضربة كاملة مصممة تشاك دوار هوائي |
ب.مجموعة واسعة من التطبيقات ، وتنويع ملامح المعالجة |
ج.دقة عالية في تحديد المواقع المتكررة |
د.تكلفة صيانة منخفضة ، عمر خدمة طويل |
ه.تكوينات متعددة متاحة هـ.1 ظرف دوار هوائي صلب أو مجوف هـ / 2 - مخالب من النوع المشط أو الأخدود |
5. خدمتنا
أ.نحن المصنع المباشر بسعر جيد ومهلة سريعة. |
ب.يعمل فريق التصميم الاحترافي معك. |
ج.فريق مراقبة الجودة المهنية لضمان الجودة العالية. |
د- تقديم خدمة OEM و ODM. |
