تفاصيل المنتج
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 825~988 case
الأسهم: 50 حالة

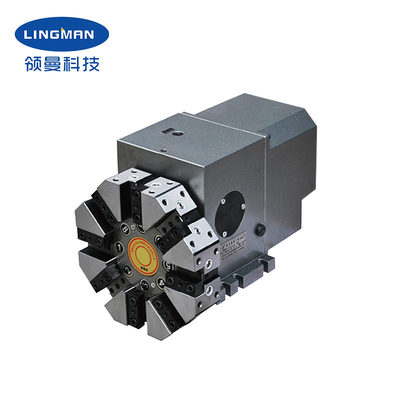

الوصف: HAK31 البرج الكهربائي لجهاز CNC للدوران CNC البرج أداة الدوران
التطبيق: |
أداة تحول |
المكونات الأساسية: |
المحرك |
اسم المنتج من NC Turret: |
برج حامل أدوات أفقي من سلسلة bwd |
ارتفاع مركز صلابة عالية البرج: |
63/80/100MM من nc برج |
رقم المحطة للبرج عالي الصلابة: |
6/8 محطة برج nc |
أقصى عزم الدوران التماسكي ((KNm): |
0.7 /1.5/3.0KNm |
أقصى عزم دوران محوري (KNm): |
0.8/1.6/3.5 كيلو نيوتن متر |
قوة المحرك ((W): |
90/140/140W |
سرعة المحرك ((r/min): |
900r / دقيقة |
أقصى عزم الدوران التحيز ((Nm: |
10 نيوتن متر |
دقة التكرار ((%22) (ملم): |
<0.005 |
الوزن الصافي (بدون قرص الأداة) كجم: |
35/50/80 كجم |
التطبيق: |
أداة تحول |
المكونات الأساسية: |
المحرك |
اسم المنتج من NC Turret: |
برج حامل أدوات أفقي من سلسلة bwd |
ارتفاع مركز صلابة عالية البرج: |
63/80/100MM من nc برج |
رقم المحطة للبرج عالي الصلابة: |
6/8 محطة برج nc |
أقصى عزم الدوران التماسكي ((KNm): |
0.7 /1.5/3.0KNm |
أقصى عزم دوران محوري (KNm): |
0.8/1.6/3.5 كيلو نيوتن متر |
قوة المحرك ((W): |
90/140/140W |
سرعة المحرك ((r/min): |
900r / دقيقة |
أقصى عزم الدوران التحيز ((Nm: |
10 نيوتن متر |
دقة التكرار ((%22) (ملم): |
<0.005 |
الوزن الصافي (بدون قرص الأداة) كجم: |
35/50/80 كجم |
1وصف
تتبنى برج NC الأفقي من طراز HAK31 سلسلة مبدأ عمل الدودة للقيادة ، 3 وجهات ربط العجلات كآلية مؤشر دقيقة ، خرطوم كبير للضغط ، إرسال إشارة مع وحدة هال.يحتوي على فهرسة دون رفع القرص الحاملتدور بشكل ثابت، ضوضاء منخفضة، صلابة عالية، محطات متعددة، تبريد مدمج. إنه الخيار المثالي لمعالجة الأجزاء المعقدة.
2معايير الأداء
| تقنية | ||||||
| نموذج البرج | HAK31063 | HAK31080 | HAK31100 | HAK31125 | HAK31160 | |
| إبتعد | الوحدة | القيمة الرقمية | ||||
| ارتفاع المركز | ملم | 63 | 80 | 100 | 125 | 160 |
| رقم المحطة | ن | 6/8 | 6/8 | 6/8 | 6/8 | 6/8 |
| حمالة الحمل ((بما في ذلك القرص) | كيلوغرام | 27 | 40 | 80 | 120 | 200 |
| القوة الدوالية القصوى | ن.م | 600 | 1000 | 1500 | 2500 | 4000 |
| الحد الأقصى لحظة التوقف عن الحمل | ن.م | 7 | 15 | 40 | 60 | 120 |
| وقت تغيير الأداة المجاورة | S | 2.6/2.8 | 2.8/30 | 3.6/38 | 4.0/4.2 | 4.3/4.5 |
| دقة التكرار | | ±2 | ±2 | ±2 | ±2 | ±2 |
| قوة المحرك | W | 120 | 120 | 4N.m | 4N.m | 6N.m |
| الجهد القياسي للمحرك | V | 380 | 380 | 380 | 380 | 380 |
| شمال غربي ((بدون قرص الأداة) | كيلوغرام | 45 | 60 | 75 | 130 | 300 |
| مواصفات وملحقات البرج | ||||||
| حجم القرص 6T | ملم | 230 | 260 | 300 | 340 | 460 |
| حجم القرص 8T | ملم | 230 | 260 | 300 | 340 | 460 |
| أداة جرعة زائدة | ملم | 20 | 25 | 25 | 25/32 | 32/40 |
| أداة موجهة | ملم | 20 | 25 | 25 | 25/32 | 32/40 |
| أداة مملة | ملم | 25 | 32 | 40 | 40 | 50 |
| ملاحظة: يمكن تخصيص رأس القطع غير القياسي مثل VDI و BMT ، ويقع فم التبريد في حامل الأدوات الأمامي في الموقف المعاكس المبين | ||||||
- نعم3.الأبعاد
5خط الإنتاج
6خدمتنا
1نحن المصنع المباشر بسعر جيد ووقت قيادة سريع.
2فريق تصميم محترف يعمل معك
3فريق مراقبة الجودة المهنية لضمان الجودة العالية
4توفير خدمة OEM و ODM.
7أسئلة شائعة
س: ما هي المعايير التي يجب أن نقدمها لنا للحصول على اقتباس مناسب؟
ج: التطبيق، الأبعاد، الكمية، متطلبات التعبئة.
س: ما هي مزاياك؟
ج: أعمال صادقة بسعر تنافسي وخدمة مهنية في عملية التصدير.
س: هل يمكننا زيارة شركتك للتفتيش على المنتجات قبل التسليم؟
ج: أنت مرحب بك لزيارة شركتنا للتفتيش علينا ومنتجاتنا.
س: ما هو وقتك؟
ج: في غضون 15-35 يوما بعد تأكيد الطلب.
س: ما هي شروط الدفع الخاصة بك؟
A: T / T ، L / C ، West Union ، Paypal ، الخ.
