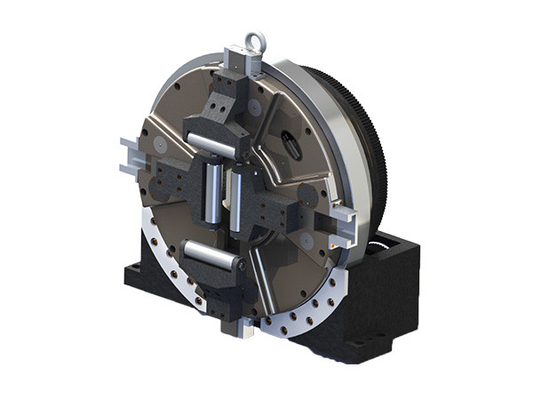

تشاك الليزر الرئيسي ذو السكتة الدماغية الكاملة لآلة القطع بالليزر الأنبوبية

تشاك الليزر الرئيسي ذو السكتة الدماغية الكاملة لآلة القطع بالليزر الأنبوبية

الـ MOQ: 10
سعر: USD3000-6000/SETS
العبوة القياسية: صندوق خشب
فترة التسليم: 30 يوما
طريقة الدفع او السداد: تي / ت
القدرة على التوريد: 1000sets / شهر
معلومات مفصلة
مكان المنشأ
الصين
اسم العلامة التجارية
LINGMAN
رقم الموديل
G400C-170 / G500C-225 / G500DC-230
السكتة الدماغية المخلب / القطر:
165/200/220 مم
ماكس قوة المشبك:
1.36-4.86 كيلو نيوتن
اسمح بالضغط:
0.1-0.9 ميجا باسكال
حد سرعة الدوران:
150/130150 لفة / دقيقة
نطاق لقط:
قطر 0-170 / 0-225 / 25-225 مم
ارتفاع مركزي:
280/315/315 مم
القصور الدوراني:
3.95 / 6.1 / 6.1 كجم
وزن الجزء المتناوب:
128.5 / 140/140 كجم
وزن الوحدة الكاملة:
210/240/240 كجم
إبراز:

ظرف الليزر الرئيسي ذو السكتة الدماغية الكاملة

,

آلة قطع الأنبوب

,

ظرف الليزر

وصف المنتج

ظرف ليزر رئيسي بضربة كاملة لماكينة قطع أنبوب الليزر- ليزر HSG / XT / ليزر Jiatai / PENTA CHUTIAN / LONGXIN / han



تم تصميم هذا المنتج خصيصًا لمعدات قطع الأنابيب بالليزر.يمكن استخدام المنتج نفسه كمغزل دوار مستقل ، مع وجود ظرف في المنتصف يمكنه تثبيت قطعة العمل بإحكام وتدويرها في نفس الوقت.يمكن أن يحقق التثبيت السريع وغير المشبك عن طريق تدوير مدخل الهواء من الجانب.، افصل مصدر الهواء قبل العمل.بعد إصلاح قاعدة المنتج ، لا يلزم سوى المحرك المطابق ووصلة التروس ، ويمكن توصيل مصدر الهواء المضغوط (0.1-0.9 ميجا باسكال) لتثبيت قطعة العمل ودفع قطعة العمل لتدويرها.

يعمل ظرف الظرف بضربة كاملة ، بدون تعديل إضافي لموضع الفكوك الأربعة ، ويمكنه تثبيت مجموعة كاملة من تجهيزات الأنابيب القابلة للتطبيق ، مما يحسن كفاءة الإنتاج.يتبنى ظرف الظرف هيكلًا مغلقًا بالكامل ، والذي يتمتع باستقرار أفضل ومقاومة للتآكل.إنها مجهزة بمحامل أسطوانية متقاطعة ولها عمر خدمة طويل.دقة الدوران ودقة التكرار أعلى من تلك الموجودة في خراطيش الليزر التقليدية ، وقوة التثبيت أكبر من تلك الموجودة في المنتجات المماثلة في السوق.في حالة انخفاض ضغط الهواء ، يمكن الحصول على قوة شد أصغر لتلبية متطلبات وصلات الأنابيب رقيقة الجدران.يعالج.

يستخدم هذا المنتج على نطاق واسع في أدوات آلة معالجة الأنابيب مثل آلات قطع الأنابيب بالليزر المخصصة.



型号
نموذج
爪 行程 / مم
السكتة الدماغية المخلب / القطر
最大 夹紧 力 كن
أقصى قوة لقط
许 用 压力 ميجا باسكال
الضغط المسموح به
极限 转速 ص / دقيقة
الحد من السرعة
夹紧 范围 مم
نطاق لقط
中心 高 مم
ارتفاع مركزي
转动 惯 量 كجم.م2القصور الدوراني 转动 部分 重量 كجم
وزن الجزء المتناوب
整机 重量 كجم
وزن الوحدة الكاملة
G400C-170 165 1.36 (0.5 ميجا باسكال)
2.45 (0.9 ميجا باسكال)
0.1-0.9 150 φ0-170 280 3.95 128.5 210
G500C-225 200 1.6 (0.5 ميجا باسكال)
2.77 (0.9 ميجا باسكال)
0.1-0.9 130 φ0-225 315 6.1 140 240
(غ 500 دك -230) 220

2.7 (0.5 ميجا باسكال)

4.86 (0.9 ميجا باسكال)

0.1-0.9 15 φ25-225 315 6.1 140 240



规格
تحديد
أ ب ب 1 ج د ه F جي ح أنا ي ك إل م ن ا ص س ص س
G400C-170 600 280 590 602 100 60 570 273 170 235 250 400 / / / 10 / / 8-M8 18 × 21
G500C-225 670 315 694 672 100 60 640 273 225 235 250 400 / / / 10 / / 8-M8 18 × 21
(غ 500 دك -230) 670 315 694 672 100 60 640 273 225 235 250 400 / / / 10 / / 8-M8 18 × 21



تشاك الليزر الرئيسي ذو السكتة الدماغية الكاملة لآلة القطع بالليزر الأنبوبية 0

تشاك الليزر الرئيسي ذو السكتة الدماغية الكاملة لآلة القطع بالليزر الأنبوبية 1

تشاك الليزر الرئيسي ذو السكتة الدماغية الكاملة لآلة القطع بالليزر الأنبوبية 2

تشاك الليزر الرئيسي ذو السكتة الدماغية الكاملة لآلة القطع بالليزر الأنبوبية 3
