تفاصيل المنتج
مكان المنشأ: تشانغتشو ، جيانغسو ، الصين
اسم العلامة التجارية: Lingman
رقم الموديل: W320S-50
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 2600-3100/set
تفاصيل التغليف: كرتون خشب
وقت التسليم: 15-20 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 100 مجموعة شهريا
اسم المنتج: |
تشاك الرئيسي |
مواد خام: |
ستانلس ستيل |
السكتة الدماغية المخلب: |
50 مم |
أقصى قوة تحامل: |
4.5 كيلو نيوتن |
الضغط المسموح به: |
0.4-0.9Mpa |
الحد من السرعة: |
500 ص / دقيقة |
نطاق تحامل: |
20-320 ملم |
الارتفاع المركزي: |
260 مم |
القصور الدوراني: |
1.68 كجم |
وزن الجزء المتناوب: |
107 كجم |
وزن الوحدة الكاملة: |
185 كجم |
اسم المنتج: |
تشاك الرئيسي |
مواد خام: |
ستانلس ستيل |
السكتة الدماغية المخلب: |
50 مم |
أقصى قوة تحامل: |
4.5 كيلو نيوتن |
الضغط المسموح به: |
0.4-0.9Mpa |
الحد من السرعة: |
500 ص / دقيقة |
نطاق تحامل: |
20-320 ملم |
الارتفاع المركزي: |
260 مم |
القصور الدوراني: |
1.68 كجم |
وزن الجزء المتناوب: |
107 كجم |
وزن الوحدة الكاملة: |
185 كجم |
1. الوصف

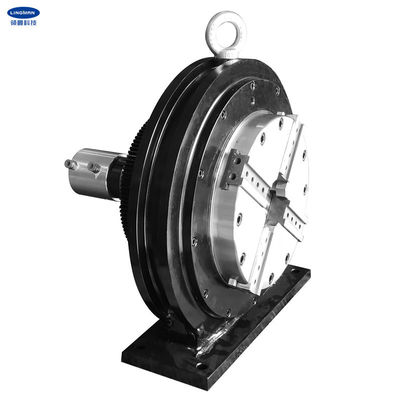

تم تصميم هذا المنتج خصيصًا لقطع الأنابيب بالليزر.يمكن استخدام المنتج نفسه كمغزل مستقل مع ظرف في المنتصف يمكنه تثبيت قطعة العمل بإحكام وتدويرها في نفس الوقت.
بعد إصلاح قاعدة المنتج ، قم بتوصيل المحرك المطابق بالعتاد ، وقم بتوصيل مصدر الهواء المضغوط (0.4-0.9Mpa) لتحقيق التثبيت وقيادة قطعة العمل لتدويرها.إنها تستخدم بشكل أساسي في تثبيت قطعة العمل ، والتغذية الدورانية والأمامية والخلفية.
نظرًا لأن طول الأجزاء التي تتم معالجتها بواسطة آلة القطع أطول ، يتم عادةً تثبيت ظرف الظرف الخلفي وظرف الظرف الرئيسي المتطابق في أزواج على الجهاز.هذا النوع من ظرف التغذية هو هيكل آلي ثنائي المركز وله أربعة مخالب ذات طاقة مزدوجة.يمكن تطبيقه لتثبيت الأجزاء الدائرية والمربعة والمستطيلة والإهليلجية والمحور المركزي الأخرى المتناظرة.
بالإضافة إلى ذلك ، إنه أيضًا بهيكل متين ويرجى استخدامه في آلة قطع الأنابيب الثقيلة.
2. معلمات الأداء
|
W320S-50 |
|
50 ملم |
|
4.5 كيلو نيوتن |
|
0.4-0.9 ميجا باسكال |
|
500r / دقيقة |
|
20-320 ملم |
|
260 ملم |
|
1.68 كجم م 2 |
|
107 كجم |
|
185 كجم |
3.أبعاد
| تحديد | أ | ب | ب 1 | ج | د | ه | F | جي | ح | أنا | ي | إل | م | ن | ا | ص | س | ص | س | تي |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | م 12 | 6-M10 | 18 | 375 |
4. المزايا
| أ.تصميم كامل السكتة الدماغية |
| ب.مجموعة واسعة من التطبيقات ، وتنويع ملامح المعالجة |
| ج.دقة عالية في تحديد المواقع المتكررة |
| د.تكلفة صيانة منخفضة ، عمر خدمة طويل |
|
ه.تكوينات متعددة متاحة هـ / 2 - مخالب من النوع المشط أو الأخدود |
5. خط الانتاج
6. خدمتنا
| أ.نحن المصنع المباشر بسعر جيد ومهلة سريعة. |
| ب.فريق تصميم محترف يعمل معك. |
| ج.فريق مراقبة الجودة المهنية لضمان الجودة العالية. |
| د.تقديم خدمة OEM و ODM. |
