تفاصيل المنتج
مكان المنشأ: تشانغتشو ، جيانغسو ، الصين
اسم العلامة التجارية: Lingman
رقم الموديل: G400C-170
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 6600-7200 set
تفاصيل التغليف: كرتون الخشب
وقت التسليم: 10-15 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 100 مجموعة شهريا
اسم المنتج: |
ليزر تشاك |
السكتة الدماغية المخلب: |
170 ملم |
أقصى قوة لقط: |
1.36-2.5 كيلو نيوتن |
الضغط المسموح به: |
0.2-0.9 ميجا باسكال |
الحد من السرعة: |
160r / دقيقة |
نطاق لقط: |
5-170 ملم |
ارتفاع مركزي: |
280 ملم |
القصور الدوراني: |
3.95 كجم |
اسم المنتج: |
ليزر تشاك |
السكتة الدماغية المخلب: |
170 ملم |
أقصى قوة لقط: |
1.36-2.5 كيلو نيوتن |
الضغط المسموح به: |
0.2-0.9 ميجا باسكال |
الحد من السرعة: |
160r / دقيقة |
نطاق لقط: |
5-170 ملم |
ارتفاع مركزي: |
280 ملم |
القصور الدوراني: |
3.95 كجم |
1. الوصف

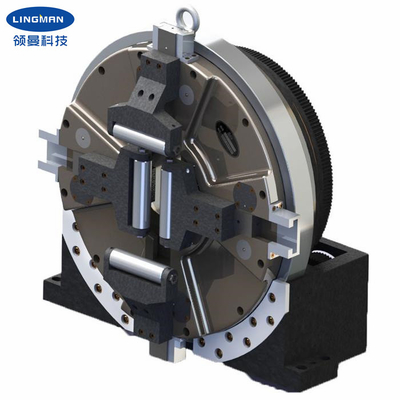

إن ظرف الظرف هذا عبارة عن ظرف رئيسي رباعي الأشواط ذو أشواط كاملة مصمم خصيصًا لمعدات قطع الأنابيب بالليزر.يحتوي هذا الجهاز على محور دوران مستقل في المنتصف يحمل قطعة العمل بشكل آمن ويدور في نفس الوقت.بعد إصلاح قاعدة المنتج ، من الضروري فقط إضافة محرك مطابق وتوصيله بالعتاد ، ثم توصيل مصدر الهواء المضغوط (0.1-0.9Mpa) لتثبيت قطعة العمل ودفع قطعة العمل لتدويرها.يتم تحقيق إجراءات التثبيت والإفراج السريع عن طريق مداخل الهواء الدوارة الجانبية.يمكن تثبيت مجموعة كاملة من وصلات المواسير القابلة للتطبيق ، مما يحسن من كفاءة الإنتاج.بالمقارنة مع المنتجات المماثلة في السوق ، فإن تشاك لديه دقة دوران أعلى وقابلية تكرار ، بالإضافة إلى قوة تثبيت أعلى.
يمكن استخدام المنتجات على نطاق واسع في آلة قطع الأنابيب بالليزر الخاصة وأنظمة أدوات آلة معالجة الأنابيب الأخرى.
2. معلمات الأداء
رقم الموديل |
G400C-170 |
السكتة الدماغية المخلب | 165 ملم |
أقصى قوة تحامل | 1.36-2.45 كيلو نيوتن |
ضغط مناسب | 0.1-0.9 ميجا باسكال |
الحد من السرعة | 150r / دقيقة |
نطاق لقط | 0-170 ملم |
ارتفاع مركزي | 280 ملم |
القصور الدوراني | 3.95 كجم |
تدوير وزن الجزء | 128.5 كجم |
وزن الوحدة الكاملة | 210 كجم |
ملاحظة: الأرقام أعلاه هي معايير قياسية.يمكننا أيضًا تصميم المنتجات وفقًا لمتطلبات العملاء الخاصة.
3. الأبعاد
تحديد | أ | ب | ب 1 | ج | د | ه | F | جي | ح | أنا | ي | ك | ا | ص | س |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-م 8 | 18 × 21 |
4. المزايا
أ.تصميم كامل السكتة الدماغية |
ب.مجموعة واسعة من التطبيقات ، وتنويع ملامح المعالجة |
ج.دقة عالية في تحديد المواقع المتكررة |
د.تكلفة صيانة منخفضة ، عمر خدمة طويل |
ه.تكوينات متعددة متاحة هـ.1 صلبة أو مجوفة هـ / 2 - مخالب من النوع المشطي أو الأخدود |
5. خدمتنا
أ.نحن المصنع المباشر بسعر جيد ومهلة سريعة. |
ب.فريق تصميم محترف يعمل معك. |
ج.فريق مراقبة الجودة المهنية لضمان الجودة العالية. |
د.تقديم خدمة OEM و ODM. |
